Výroba UV osvitky

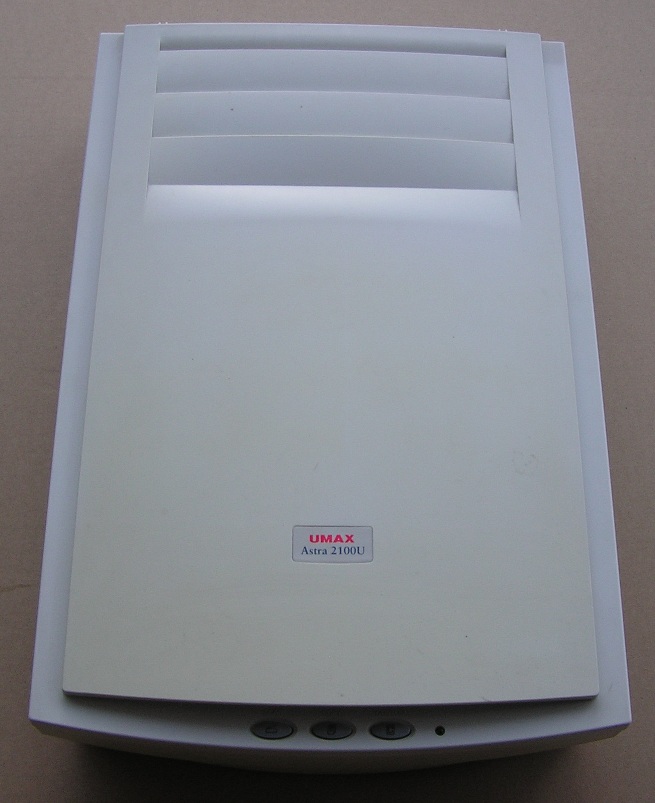

UV osvitka vznikla na základě potřeby přenosu motivu plošných spojů pomocí fotocesty. Jako základ posloužil nefunkční scanner a srdcem se stalo vyřazené obličejové solárko.

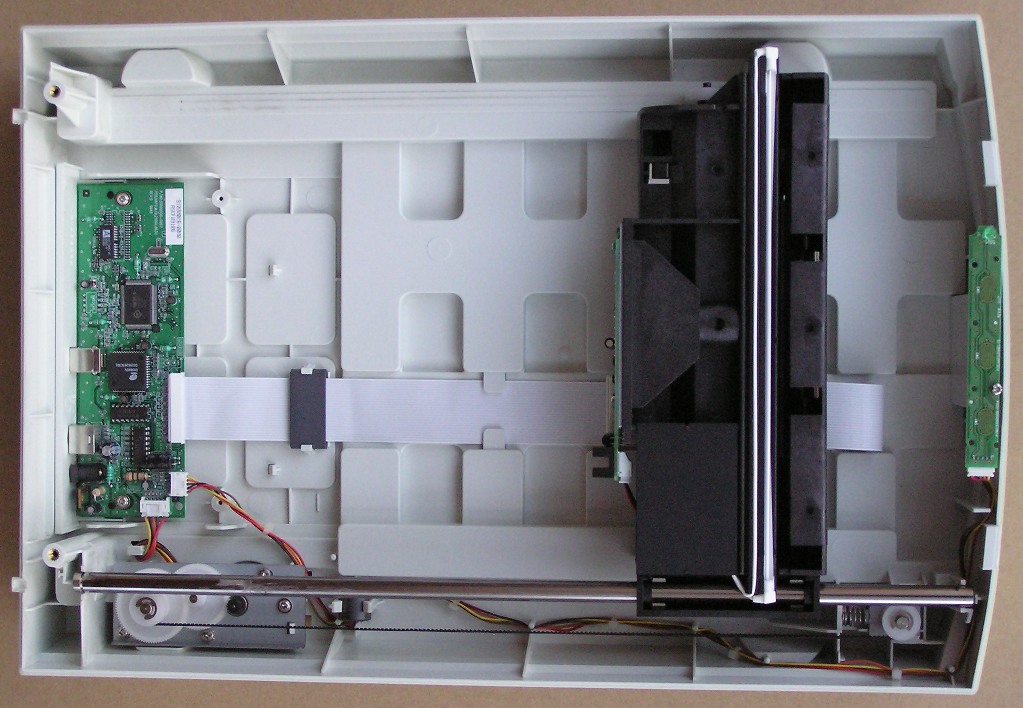

Protože měl scanner tři tlačítka, chtěl jsem je použít pro ovládání časovače osvitky. Ostatní jsem odmontoval.

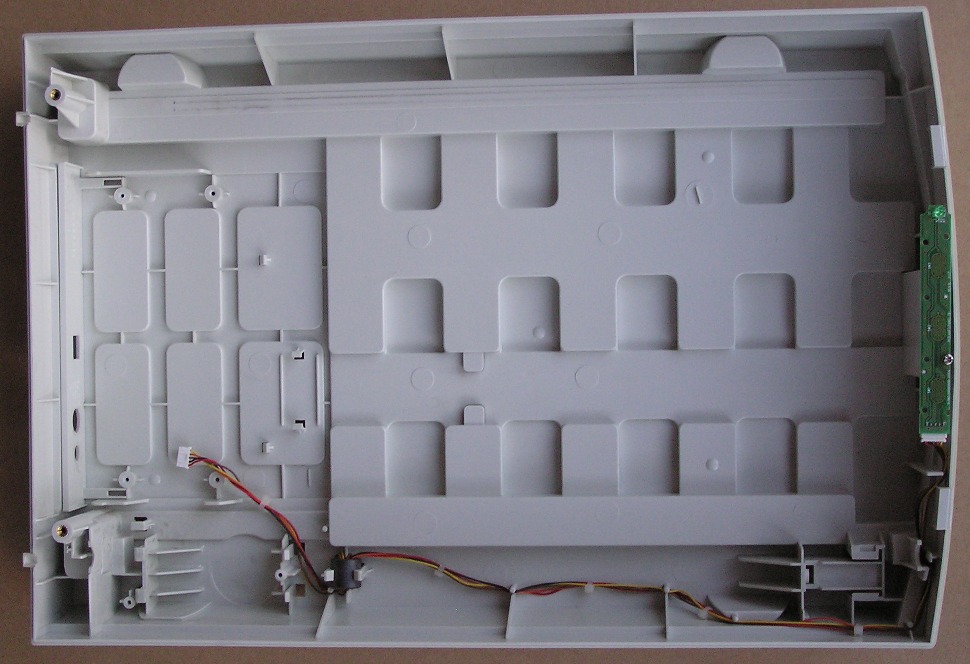

Zůstal jen panel tlačítek a kabeláž k nim

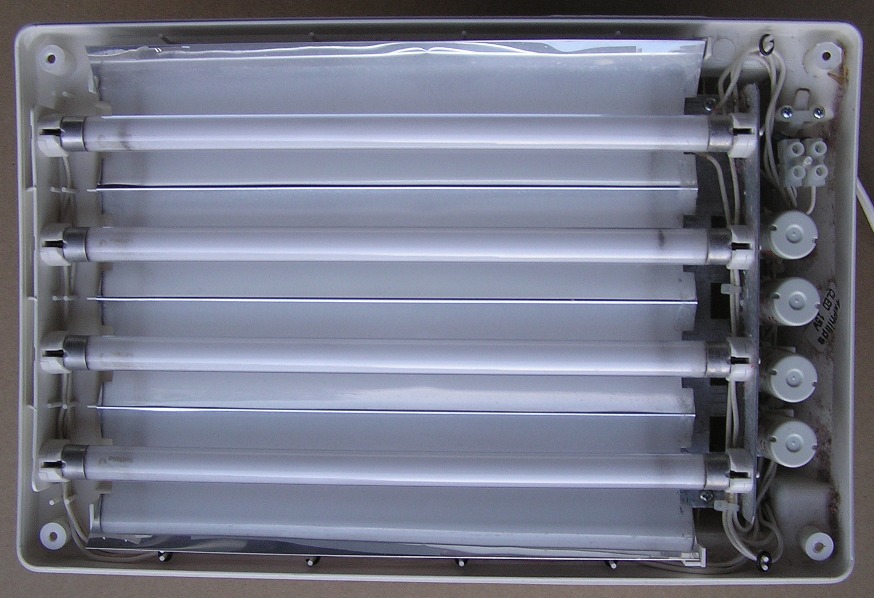

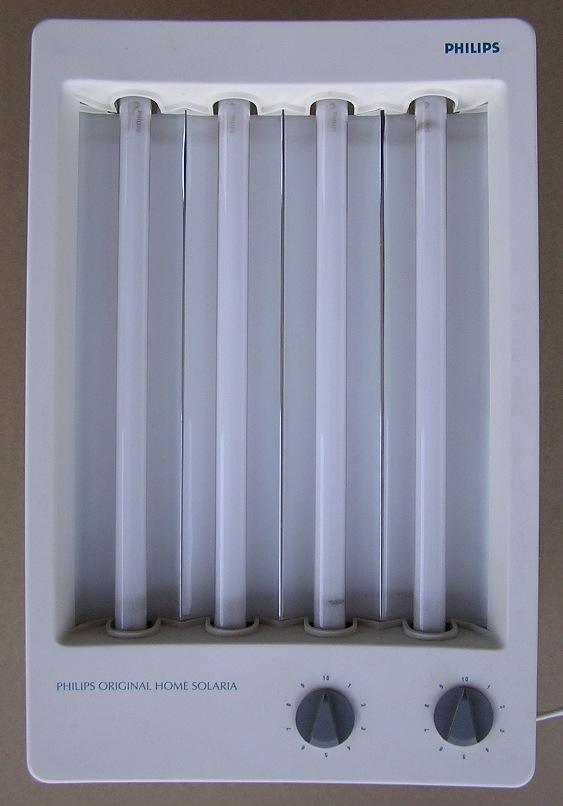

Z obličejového solárka jsem použil trubice, startéry, tlumivky a odrazové zrcadlo. Mechanický časovač jsem nahradil digitálním vlastní konstrukce

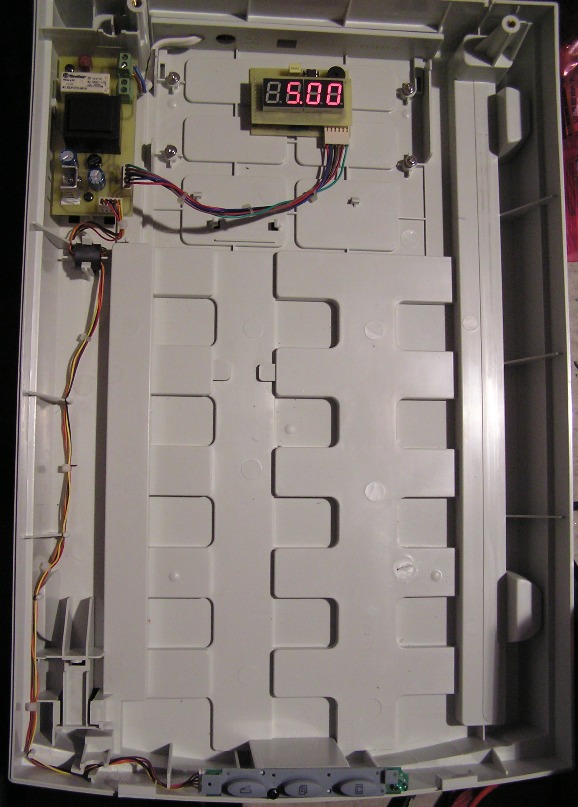

Elektrické obvody jsem rozdělil do několika bloků. Výkonový obvod zářivek se startéry a tlumivkami, napájecí obvod a obvod časovače

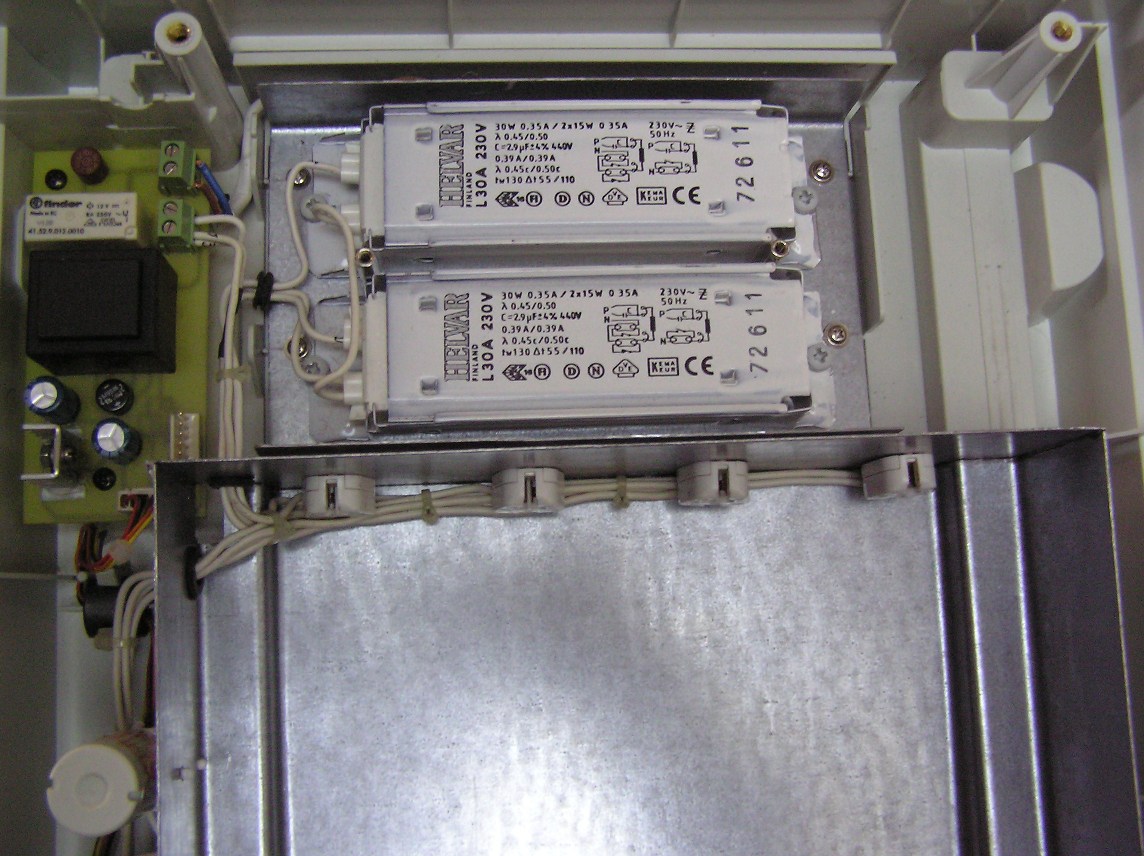

Tlumivky jsou umístněny v samostatné plechové krabičce uvnitř osvitky

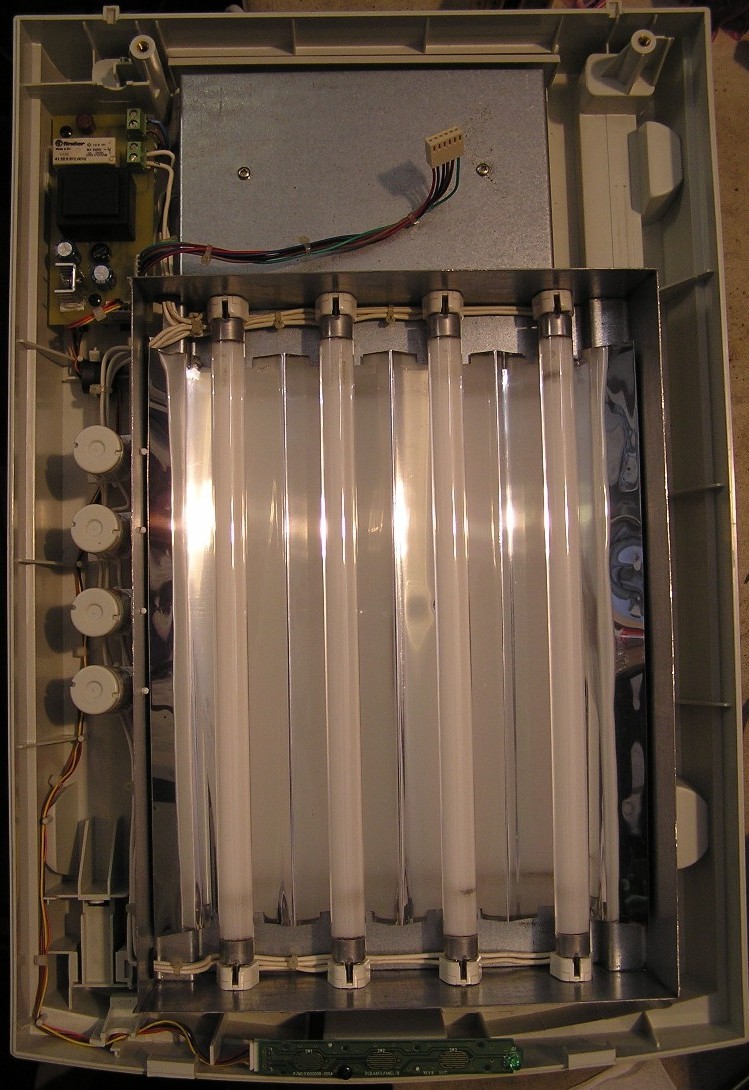

Kompletní spodní díl před nasazením horního krytu s integrovaným časovačem

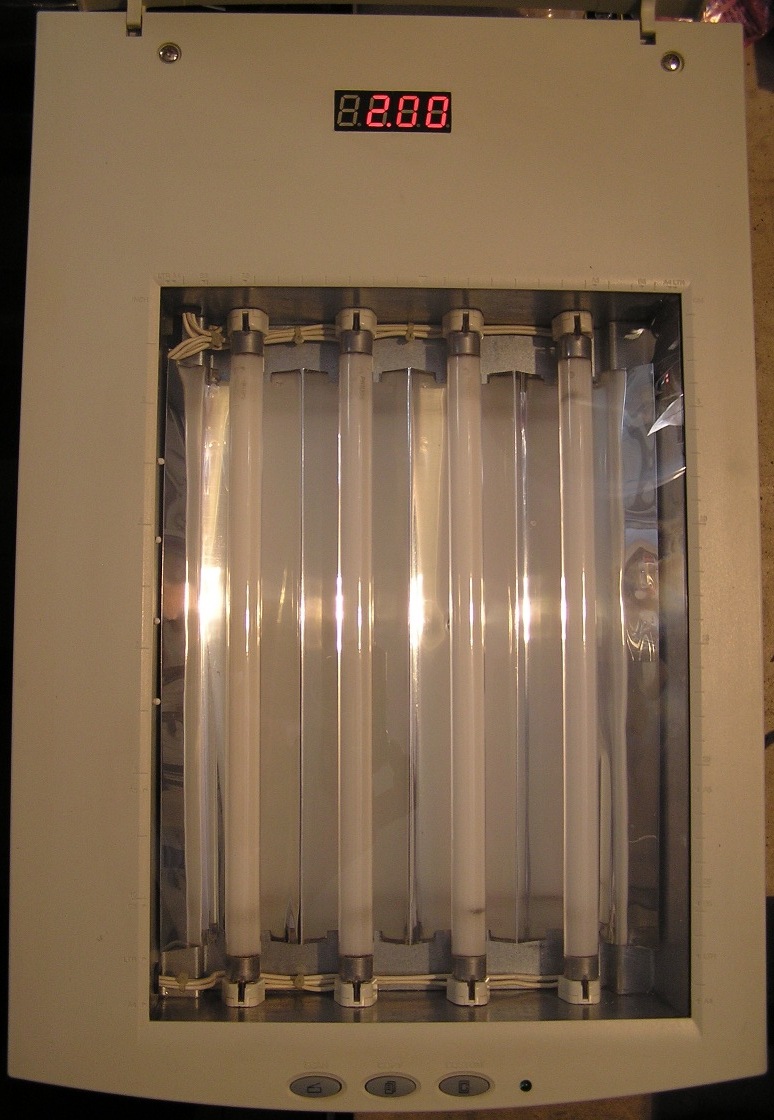

Hotová osvitka s odklopeným víkem.

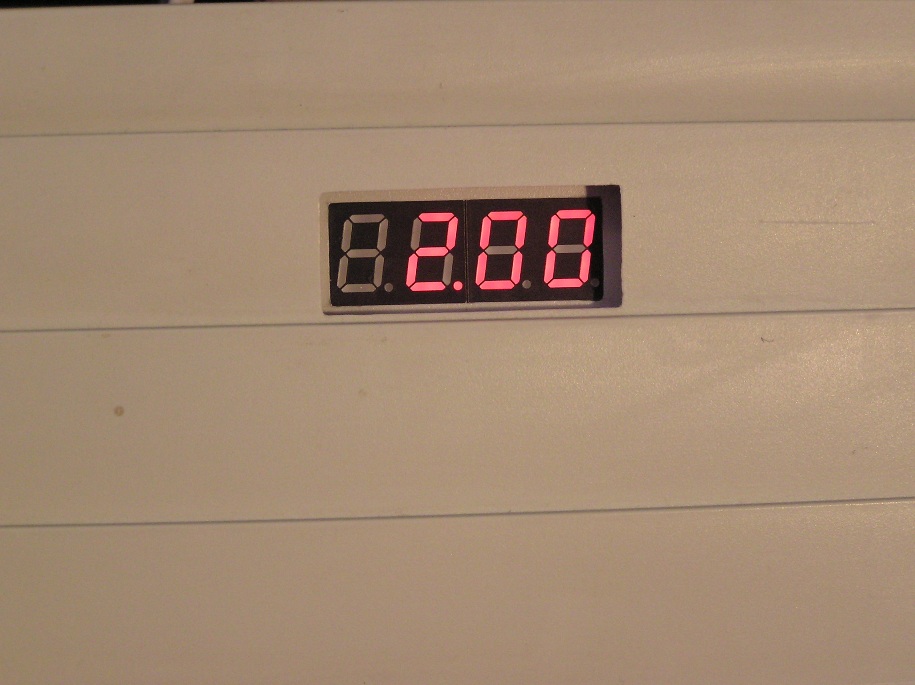

Ve víku je okénko, aby byl vidět displej časovače

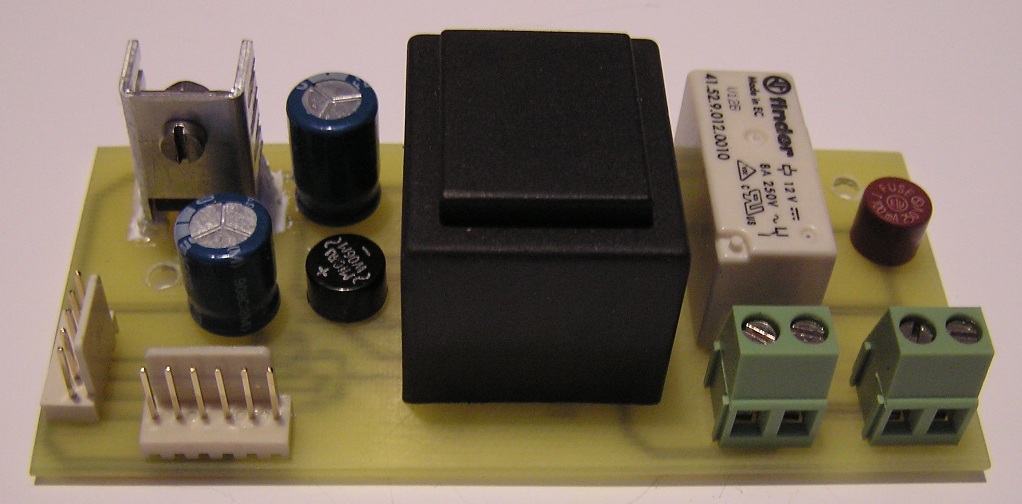

Napájecí obvod a časovač jsem vyrobil na míru

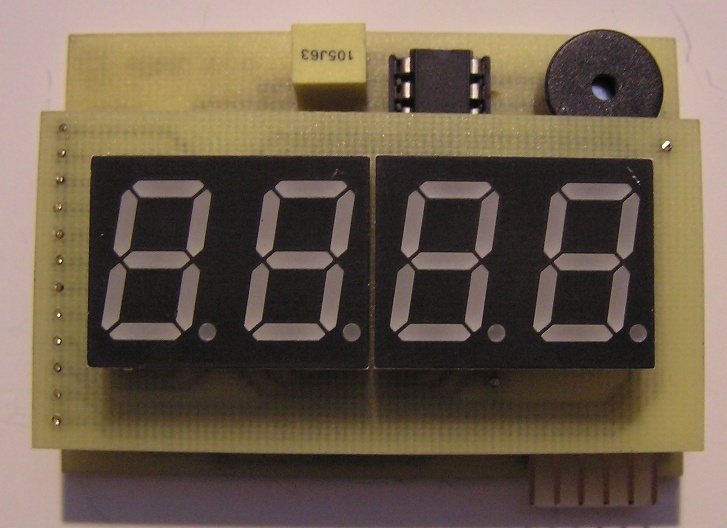

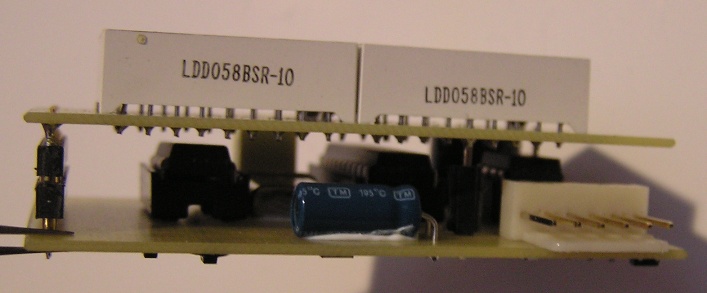

Časovač využívá procesor PIC
