Jak funguje přivzdušňovací ventil pro tlakovou nádobu bez vaku

Protože dříve se používaly pouze nádoby se vzduchovým polštářem bez oddělení vzduchu a vody bariérou tvořenou gumovým vakem uvnitř nádoby, bylo potřeba zajistit pravidelné doplňování vzduchu do tlakové nádoby. Vzduch je totiž v tlakové nádobě vodou absorbován a vzduchový polštář se zmenšuje. Automatické doplňování vzduchu do této nádoby je tak základní podmínkou bezobslužného chodu.

Automatické přisávání vzduchu funguje následujícím způsobem: pokud čerpadlo běží, je dopravována voda skrz přisávací díl. Pokud se čerpadlo zastaví, zavře se zpětná klapka v přisávacím dílu tvořená gumovou kuličkou a hladina v potrubí mezi přisávacím dílem a čerpadlem začne klesat. Klesá díky tomu, že v redukci mezi statorem čerpadla a potrubím je malá dirka skrz plášť. V přisávacím dílu se přes přisávací ventilek přisává vzduch, který vyplňuje potrubí až do úrovně hladiny vody ve studni. Jakmile se čerpadlo znovu spustí, přisávací ventilek se uzavře a potrubím je tlačena vzduchová kapsa která se dostane až do expanzní nádoby. Tam stoupne nahoru a doplní vzduchový polštář. Při běhu čerpadla uniká malá část tlaku dirkou v redukci na výtlaku z čerpadla. Není to na závadu, ale dokonce žádoucí, protože se tím dirka udržuje v průchozím stavu.

Z popsaného principu je jasné, že je velmi důležitá poloha přisávacího dílu nad průměrnou hladinou ve studni. Pokud je moc nízko, ubývá vzduch v tlakové nádobě a musí se doplňovat ručně. Pokud je moc vysoko, je v tlakové nádobě postupně moc vzduchu a musí se upouštět.

přisávací díl

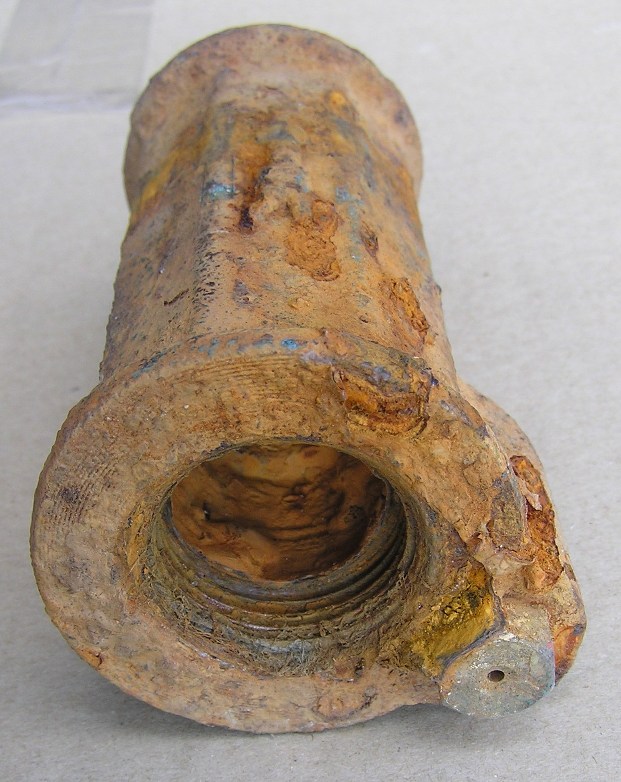

redukce s dirkou
