IR detektor
Při opravách IR dálkových
ovladačů se hodí jednoduchý přípravek pro kontrolu, zda IR ovladač
vysílá po stisku tlačítka.

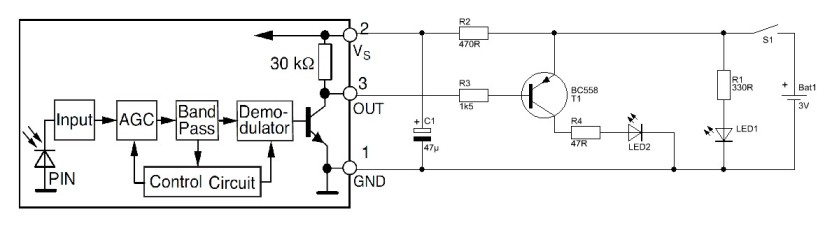

Srdcem detektoru
infračerveného signálu je obvod TSOP31236. Ten obsahuje IR přijímací
diodu, předzesilovač a demodulátor. Na výstupu je tranzistor spínající
proti zemi. V detektoru je tento obvod zapojen v doporučeném katalogovém
zapojení. Jeho výstup spíná prostřednictvím PNP tranzistoru T1 led diodu
D2 která blikáním indikuje přítomnost vysílaného IR signálu. Dioda LED1
indikuje svým svitem zapnutí spínače S1. Jako zdroj napájení je použita

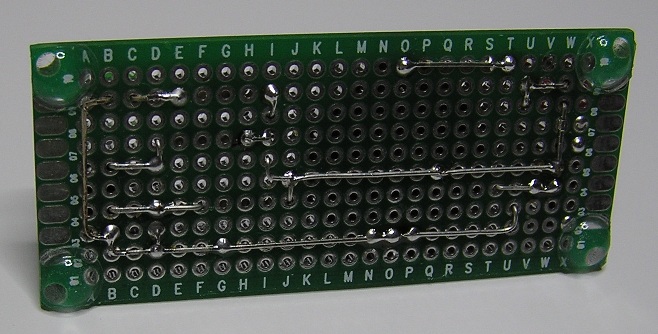

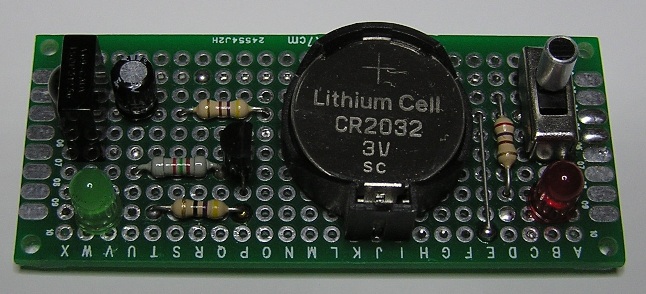

baterie 3V typ 2032. Celé zapojení je realizováno na univerzální desce.
1 - GND
2 - Vs napájení +
3 - výstup
Video jak to funguje
Datasheet TSOP31236
Verze pro tisk
12/2014
|
